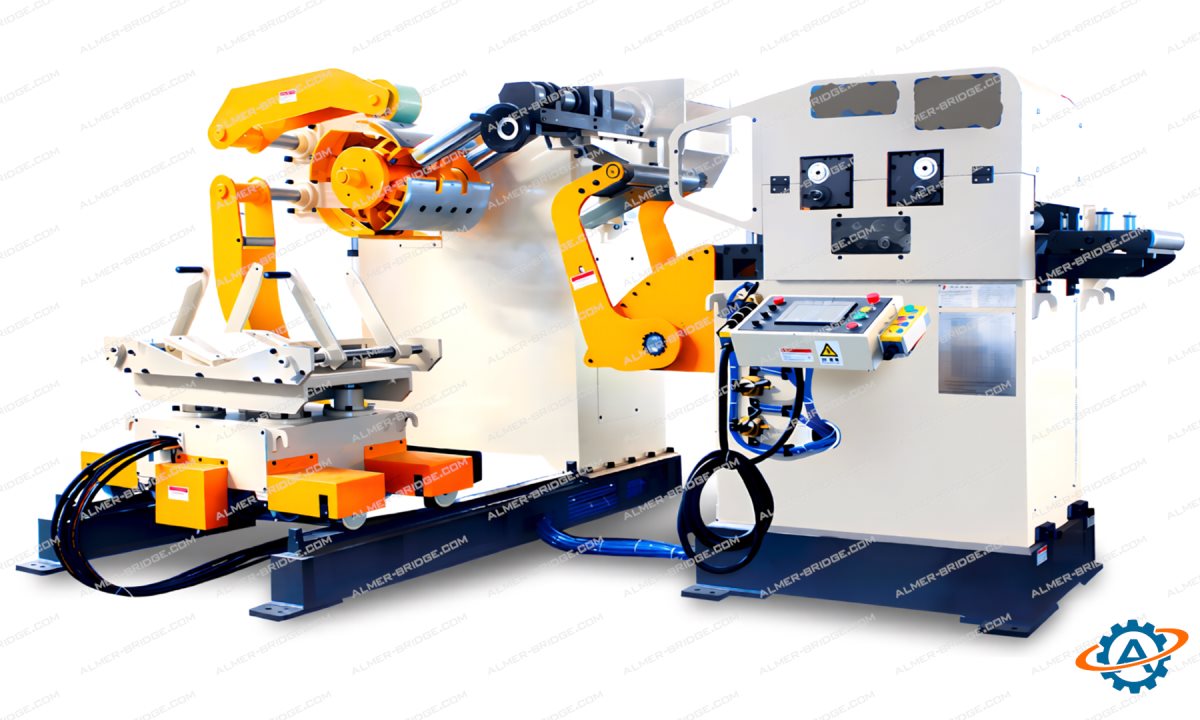

Линия для размотки, правки и подачи листового металла NCBF-800

Линия для размотки, правки и подачи листового металла NCBF-800 - это комплексное решение для автоматизации начального этапа обработки металлопроката. Она предназначена для эффективной и безопасной подачи плоского листа из рулона в последующие технологические операции, такие как гибка, штамповка или резка на лазерных станках. Использование такой линии устраняет ручной труд, минимизирует риск травм и повреждения материала, обеспечивая стабильный, непрерывный поток заготовок с высокой геометрической точностью. Конструкция линии NCBF-800 рассчитана на работу с рулонным металлом шириной до 700 мм и максимальной толщиной до 3,2 мм, что охватывает широкий спектр задач в производстве вентиляционных систем, корпусных изделий, элементов мебели и строительных конструкций.

Ключевые компоненты линии

Её сердцем является мощный разматыватель с механическим или гидравлическим тормозом, который обеспечивает плавную, контролируемую размотку даже тяжёлых рулонов массой до 5 тонн. Это предотвращает самопроизвольное раскручивание и гарантирует безопасность оператора.

Система подачи

Подача материала осуществляется через систему приводных роликов с регулируемой скоростью, что позволяет синхронизировать работу линии с темпом основного оборудования. Управление процессом осуществляется через интуитивно понятный электронный блок управления, который позволяет оператору задавать и контролировать ключевые параметры: скорость подачи, величину усилия правки и длину отрезаемого листа.

Электрическая система

Использование частотного преобразователя обеспечивает плавный пуск и остановку, снижая динамические нагрузки на механику и сам материал. Вся конструкция базируется на жёсткой сварной раме из профильного металла, обработанного антикоррозионным покрытием для долговечности в условиях цеха.

Принцип работы

Рулон устанавливается на консоли разматывателя и фиксируется. Конец листа вручную заправляется через направляющие ролики в правильный узел, а затем - в подающие валки. После запуска система автоматически разматывает материал, выправляет его и подаёт с заданной скоростью и точностью. Это превращает хаотичный рулон в поток идеально ровных заготовок, полностью готовых к дальнейшей высокоточной обработке без промежуточных ручных операций.

Преимущества линии NCBF-800

• Повышение производительности: Автоматизация подачи ликвидирует узкое место, увеличивая скорость работы всего участка резки или гибки на 25-40%.
• Снижение брака: Идеальная правка материала исключает погрешности позиционирования и деформации при последующей обработке, экономя сырьё.
• Экономия на оплате труда: Один оператор может обслуживать несколько единиц оборудования, высвобождая персонал для более квалифицированных задач.
• Минимизация простоев: Надёжная конструкция и качественные компоненты (подшипники SKF, двигатели Siemens/Mitsubishi) обеспечивают бесперебойную работу в многосменном режиме.
• Универсальность и точность: Регулируемые настройки под любой материал в рамках технических характеристик гарантируют стабильно высокое качество продукции.

Надёжность и сервис

Распространённым сомнением является вопрос надёжности и сервисного обслуживания китайского оборудования. Линия NCBF-800 производится на заводе, специализирующемся на оснастке для металлообработки, с использованием проверенных мировых комплектующих. В качестве официального партнёра, компания `Алмер` осуществляет полный цикл поставки `под ключ`, включая предпродажную инспекцию, таможенное оформление и шеф-монтаж. Наличие инженеров в Китае позволяет оперативно решать любые вопросы напрямую с производителем, а гарантийная и постгарантийная поддержка обеспечивает работоспособность линии на протяжении всего жизненного цикла.

Заключение

Выбор линии NCBF-800 - это решение для руководителей, которые нацелены на системное повышение эффективности и снижение операционных рисков. Это готовый, отлаженный технологический модуль, который интегрируется в существующий процесс, принося немедленный экономический эффект. Инвестируйте в стабильность, точность и рост производительности вашего цеха с оборудованием, поставленным и поддержанным профессионалами.

Технические характеристики

Ширина материала: 700 мм
Толщина материала: 0,3～3,2 мм.
Материал: горячеоцинкованный лист, холоднокатаный лист.
Вес материала: 5 т.
Внутренний диаметр катушки: Ø450～530 мм.
Внешний диаметр катушки: Ø1100～Ø1500 мм.
Скорость подачи: 18 м/мин.
Метод прессования: цилиндрический
Метод релаксации: пневматическая релаксация
Метод регулировки: четырехточечная точная регулировка червячной передачи
Точность подачи: ± 0,08 мм при 0-200 мм, ± 0,2 мм при более чем 200 мм
Привод тележки: гидравлический двигатель
Габариты (приблизительно): длина - 6,5 м, ширина - 3,7 м, высота - 2,6 м
Направление производственной линии: слева направо (лицом к прессу)
Общая мощность оборудования: 20 кВт
