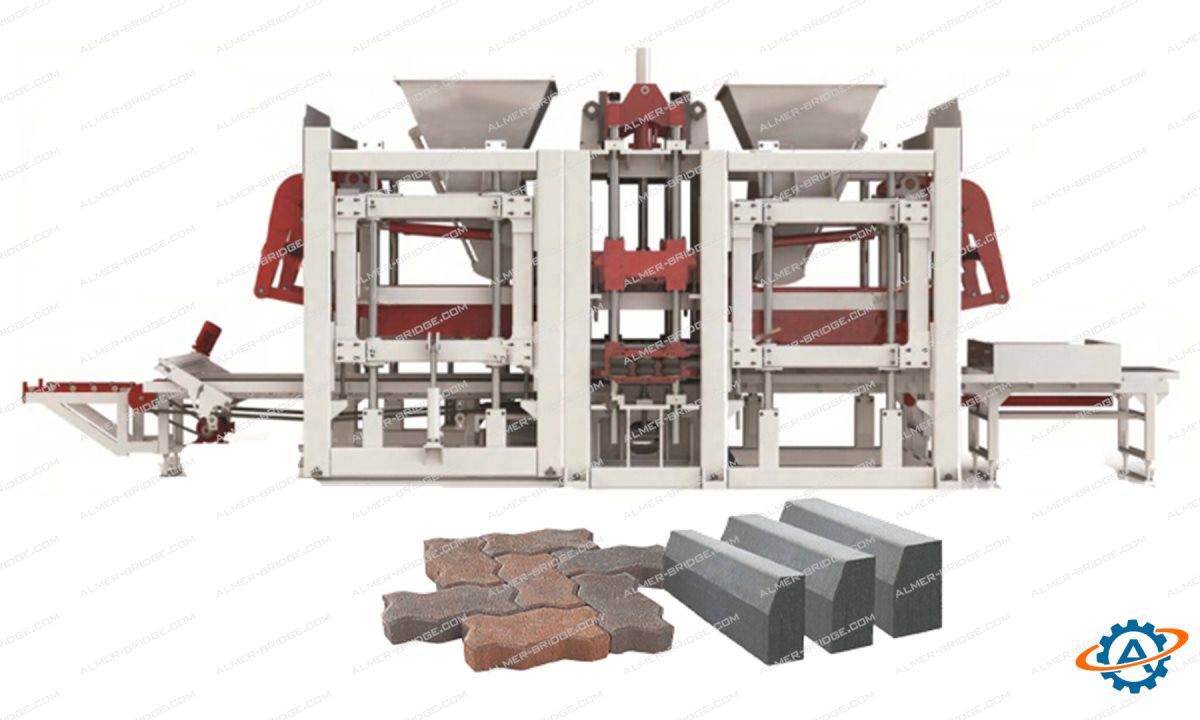

Вибропресс для производства блоков и тротуарной плитки QT10-15F
Система управления:
Интеллектуальная панель на базе ПЛК Siemens. Человеко-машинный интерфейс, система управления оснащена полным логическим контролем, производственными программами, системой диагностики неисправностей.
Конструкция станка:
1. Мы использовали импортные комплектующие из Германии в некоторых критически важных узлах нашей машины, чтобы повысить ее долговечность и производительность.
2. Основная рама изготовлена из прочной полой прямоугольной стали сечением 200×200 мм с толщиной стенки 10 мм.
3. Источник вибрации (вибростол) изолирован от основной рамы, чтобы предотвратить разрушающее воздействие вибрации на главную раму.
4. На вибростоле применена сложная структурно-механическая конструкция вместо традиционной, чтобы укрепить стол и снизить его собственный вес.
Обслуживание:
1. Все детали спроектированы так, чтобы их можно было легко заменять.
2. Мы изменили конструкцию болтов и гаек - отказались от сварного соединения.
Все детали доступны для инструмента и обслуживающего персонала.
Оборудование позволяет производить пустотелые и полнотелые блоки, а также тротуарную плитку.
Принцип работы вибропресса QT10-15F
Принцип работы основан на трёх основных этапах: подача смеси, виброуплотнение и выход готового изделия.
1. Подача материалов
Бетонная смесь подаётся в бункер станка, откуда дозирующая система направляет
её в форму на поддоне.
2. Процесс вибропрессования
Включается вибрация стола и опускается верхний пуансон. Синхронная работа
обеспечивает равномерное распределение смеси и высокую плотность изделий.
3. Выход изделия
После завершения цикла поддон с готовыми блоками выталкивается на приёмную
позицию.
4. Управление
Автоматический режим контролируется панелью Siemens. Встроенная диагностика
упрощает обслуживание.
Общие характеристики станка QT10-15F
Габаритные размеры (мм): 7500×2500×3020
Мощность (кВт): 53
Размер поддона (мм): 1420×920×25
Управление: Siemens PLC, сенсорная панель, система диагностики неисправностей
Режим производства пустотелого блока
Тип изделия: пустотелый блок
Размер (мм): 400×200×200
Цикл формования (с): 13-18
Изделий за цикл (шт): 10
Производительность (шт/час): 2000-2770
Производительность (шт/8ч): 16000-22160
Режим производства полнотелого блока
Тип изделия: полнотелый блок
Размер (мм): 240×115×53
Цикл формования (с): 13-15
Изделий за цикл (шт): 56
Производительность (шт/час): 13440-15512
Производительность (шт/8ч): 110752-124096
Режим производства тротуарной плитки
Тип изделия: тротуарная плитка
Размер (мм): 220×110×50
Цикл формования (с): 18-23
Изделий за цикл (шт): 35
Производительность (шт/час): 5495-7000
Производительность (шт/8ч): 43960-56000
* Точную стоимость товара можно запросить у менеджера, оставив заявку на сайте или по телефону
