Портативный станок гидравлический для дорнования труб BY6
Артикул: 37-101
Описание
Характеристики
Портативный гидравлический станок для дорнования труб BY6 обеспечивает создание неразъемных соединений в медных трубопроводных системах без применения пайки или сварки. Данное решение исключает термические деформации материала и повышает надежность соединений в системах кондиционирования, холодильного оборудования и теплоснабжения.
Конструктивные преимущества включают возможность одновременной обработки до 6 труб диаметром от 6,35 до 16 мм. Межосевое расстояние 25 мм обеспечивает компактное расположение труб в теплообменных аппаратах. Производительность 12 м/мин позволяет формировать соединения в 4 раза быстрее ручных методов. Гидравлическая система с рабочим давлением 140-210 кгс/см² гарантирует равномерное распределение усилия по всей поверхности трубы.
Технологические возможности охватывают обработку труб длиной до 7 метров с толщиной стенки 0,3 мм. Станок формирует от 1 до 8 рядов соединений за один технологический цикл. Мощность основного привода 5 кВт и гидравлического насоса 2,2 кВт обеспечивают стабильное давление независимо от нагрузки. Система контроля скорости расширения 12,5 м/мин предотвращает деформацию материала.
Принцип работы основан на холодной деформации металла с помощью дорна специальной формы. Гидравлический привод создает необходимое усилие для пластического расширения конца трубы, формируя идеально герметичное соединение. Технология исключает термическое воздействие на материал, сохраняя первоначальные механические свойства меди.
Эксплуатационная надежность обеспечивается применением гидравлического масла ISOVG32/ISOVG46 и механического масла ISOVG22-32. Объем бака 250 литров гарантирует стабильную работу гидравлической системы. Кнопка экстренной остановки обеспечивает безопасность оператора при возникновении нештатных ситуаций.
Экономическая эффективность оборудования подтверждается расчетом окупаемости: при средней стоимости оператора 1500 рублей/час станок окупается за 3-4 месяца интенсивной эксплуатации за счет сокращения времени на операцию в 4 раза по сравнению с традиционными методами.
Вопросы логистики и технической поддержки решаются наличием представительств в России и Китае. Прямые поставки с заводов-производителей исключают посреднические наценки, а техническая поддержка осуществляется инженерами компании на всех этапах эксплуатации оборудования.
Портативный станок для дорнования труб Almer представляет собой оптимальное решение для предприятий, ориентированных на повышение производительности при сохранении высочайшего качества соединений. Оборудование сочетает промышленную надежность с мобильностью, обеспечивая конкурентное преимущество в сегменте трубопроводных систем.
Конструктивные преимущества включают возможность одновременной обработки до 6 труб диаметром от 6,35 до 16 мм. Межосевое расстояние 25 мм обеспечивает компактное расположение труб в теплообменных аппаратах. Производительность 12 м/мин позволяет формировать соединения в 4 раза быстрее ручных методов. Гидравлическая система с рабочим давлением 140-210 кгс/см² гарантирует равномерное распределение усилия по всей поверхности трубы.
Технологические возможности охватывают обработку труб длиной до 7 метров с толщиной стенки 0,3 мм. Станок формирует от 1 до 8 рядов соединений за один технологический цикл. Мощность основного привода 5 кВт и гидравлического насоса 2,2 кВт обеспечивают стабильное давление независимо от нагрузки. Система контроля скорости расширения 12,5 м/мин предотвращает деформацию материала.
Принцип работы основан на холодной деформации металла с помощью дорна специальной формы. Гидравлический привод создает необходимое усилие для пластического расширения конца трубы, формируя идеально герметичное соединение. Технология исключает термическое воздействие на материал, сохраняя первоначальные механические свойства меди.
Эксплуатационная надежность обеспечивается применением гидравлического масла ISOVG32/ISOVG46 и механического масла ISOVG22-32. Объем бака 250 литров гарантирует стабильную работу гидравлической системы. Кнопка экстренной остановки обеспечивает безопасность оператора при возникновении нештатных ситуаций.
Экономическая эффективность оборудования подтверждается расчетом окупаемости: при средней стоимости оператора 1500 рублей/час станок окупается за 3-4 месяца интенсивной эксплуатации за счет сокращения времени на операцию в 4 раза по сравнению с традиционными методами.
Вопросы логистики и технической поддержки решаются наличием представительств в России и Китае. Прямые поставки с заводов-производителей исключают посреднические наценки, а техническая поддержка осуществляется инженерами компании на всех этапах эксплуатации оборудования.
Портативный станок для дорнования труб Almer представляет собой оптимальное решение для предприятий, ориентированных на повышение производительности при сохранении высочайшего качества соединений. Оборудование сочетает промышленную надежность с мобильностью, обеспечивая конкурентное преимущество в сегменте трубопроводных систем.

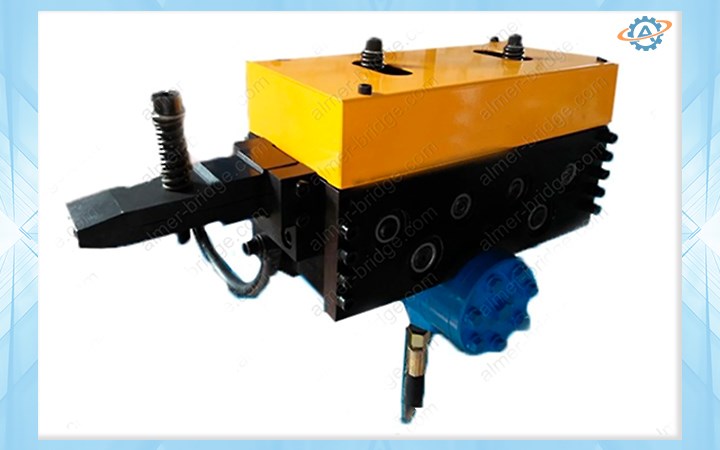

Портативный станок гидравлический для дорнования труб BY6
- Портативный гидравлический станок для дорнования труб предназначен для высокопроизводительной обработки медных труб методом развальцовки и расширения. Станок позволяет одновременно обрабатывать от 6 до 8 труб за одну операцию, с возможностью настройки количества рядов от 1 до 8, и совместим с трубами диаметром от 6,35 до 16 мм. Оборудование, обладающее весом 450 кг и габаритами 3000x1200x1700 мм, оснащено мощной гидравлической системой (5 кВт) и обеспечивает скорость расширения до 12,5 м/мин.

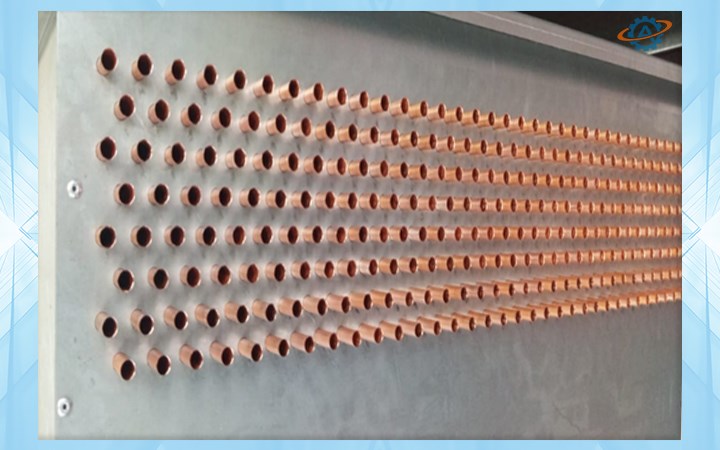

Теплообменник
- Медный теплообменник, изготовленный из трубки диаметром 9,52 мм, предназначен для формирования с помощью портативного станка. Благодаря длине трубы до 2,5 метров и оптимальному межосевому расстоянию в 25 мм, он обеспечивает высокую эффективность теплообмена при компактных размерах. Тонкая стенка трубы всего 0,3 мм гарантирует максимальную теплопередачу, делая его идеальным решением для современных компактных систем охлаждения и отопления.

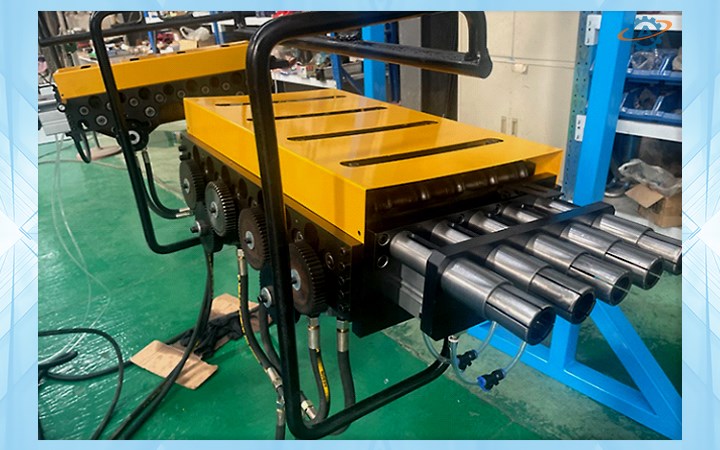

Портативный дорновый расширитель
- Портативный дорновый расширитель предназначен для радиального расширения труб и является ключевым компонентом станка. Его работа основана на гидравлике: героторный гидромотор через систему приводных и вальцовочных шестерен приводит в движение шток с закрепленным расширительным наконечником. В процессе эксплуатации труба надежно фиксируется зажимными губками, после чего шток плавно перемещается вперед, осуществляя дорнование, а затем возвращается в исходное положение.

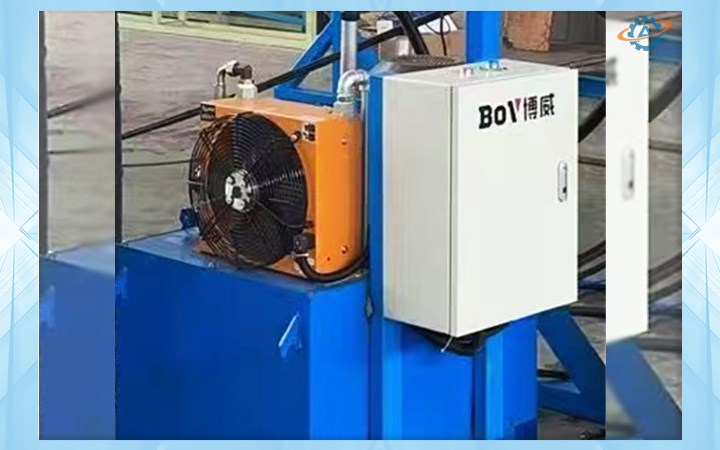

Гидростанция
- Гидростанция является компактным и мощным источником гидравлической энергии. В её состав входят бак для рабочей жидкости, гидронасос, электродвигатель, гидрораспределитель, предохранительный клапан и комплект гидроарматуры. Она предназначена для обеспечения надежной работы расширительной головки и вальцовочного пистолета в составе портативного станка для дорнования труб.

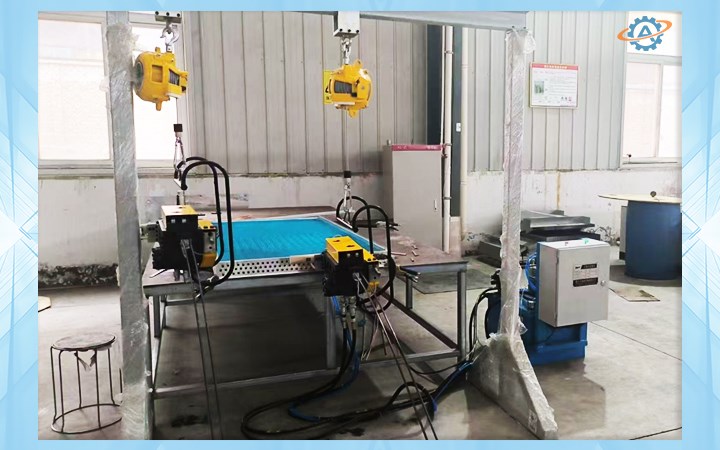

Портальная стойка
- Портальная стойка с подвесным блоком представляет собой надежную опорную конструкцию, предназначенную для подвеса и точного позиционирования портативного дорнового расширителя. Она обеспечивает плавное и контролируемое перемещение оборудования как по вертикали, так и по горизонтали, что позволяет идеально совместить инструмент с обрабатываемой трубой. Данное решение гарантирует бесперебойный и эргономичный рабочий процесс в составе портативного гидравлического станка для дорнования труб, значительно повышая эффективность и качество работ.
Указана последняя стоимость товара с учётом логистики и НДС
1 325 000 ₽
* Точную стоимость товара можно запросить у менеджера, оставив заявку на сайте или по телефону
