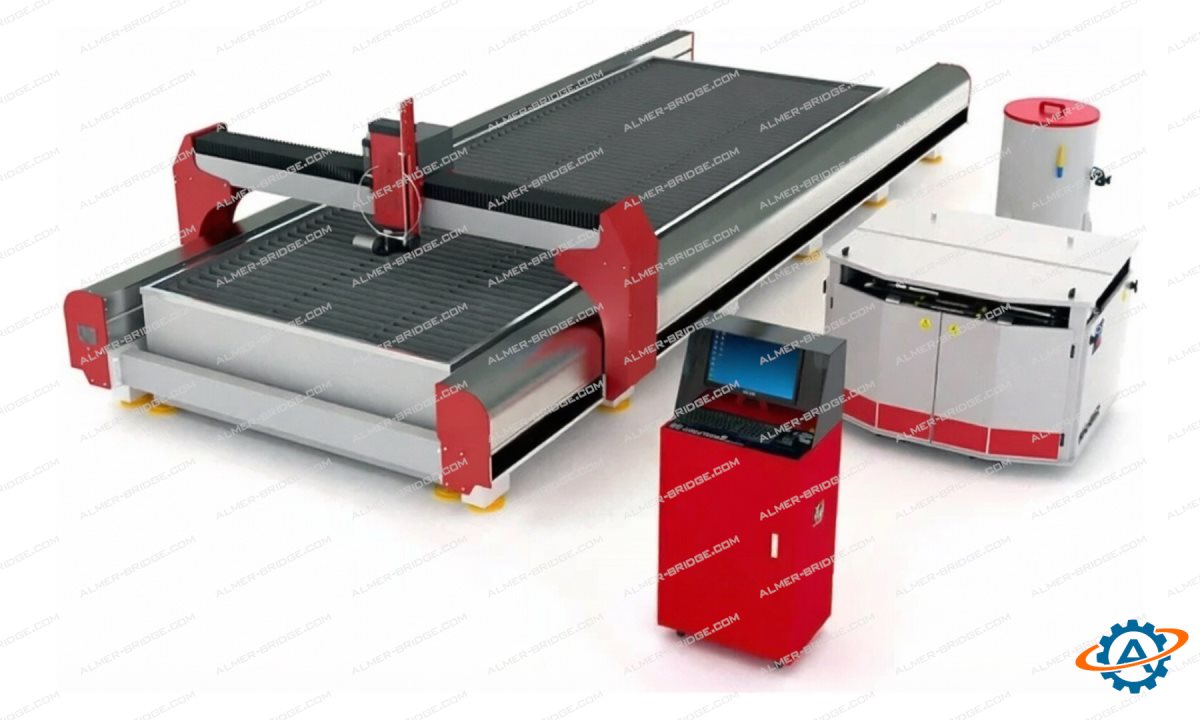

Пятиосевой станок для гидроабразивной резки с ЧПУ. E4020/MAX5II Размер стола 4*2 м.
Основные эксплуатационные преимущества
Рабочее поле 4000×2000 мм с высотой обработки до 300 мм охватывает потребности как серийного производства, так и штучного изготовления крупногабаритных изделий. Система пятиосевого позиционирования с наклоном режущей головки до 55° по осям A и C обеспечивает формирование сложных контуров с равномерным скосом кромки. Точность резки ±0.01 мм исключает последующую механическую обработку для большинства материалов - от нержавеющей стали до композитных панелей.
Конструктивные особенности
Линейные двигатели по осям X/Y устраняют люфты характерные для шарико-винтовых передач, обеспечивая скорость позиционирования до 6 м/мин без потери точности. Лазерный датчик контроля высоты в реальном времени корректирует траекторию режущей головки при обработке искривленных поверхностей. Насос высокого давления с цифровым регулированием поддерживает стабильность струи при резке разнородных материалов - от алюминия до гранита.
Технические детали
Ось C с бесконечным вращением и ось А с диапазоном ±90° позволяют реализовать сложные пространственные переходы без переустановки заготовки. Система рециркуляции абразива с точной дозировкой снижает расход расходных материалов на 25-30% compared с классическими схемами подачи. HMI-панель с 3D-визуализацией процесса резки предоставляет оператору инструменты для контроля каждого этапа обработки.
Принцип работы
Гидроабразивная резка реализуется за счет подачи воды под давлением до 6000 бар с добавлением гранатового абразива. Струя диаметром 0,8-1,2 мм развивает скорость до 900 м/сек, обеспечивая холодную резку без термического воздействия на материал. Пятиосевая система позиционирования изменяет угол наклона сопла durante процесса резания, создавая скосы и фаски по программе ЧПУ.
Экономическая эффективность
Станок демонстрирует окупаемость 12-18 месяцев при двухсменной работе за счет сокращения операций вторичной обработки. Возможность работы с материалами толщиной до 300 мм расширяет портфель заказов для металлообрабатывающих предприятий - от толстостенных труб до многослойных композитных панелей.
Гарантии надежности
Конструкция с защитным остеклением и интегрированным водоотводом соответствует требованиям промышленной безопасности. Совместимость с CAD/CAM-системами через форматы DXF, STEP, IGES интегрирует оборудование в существующие технологические цепочки без необходимости переобучения персонала.
Пятиосевой станок для гидроабразивной резки с ЧПУ. Размер стола 4*2 м. Модель E4020/MAX5II представляет не просто станок, а технологическую платформу для перехода на новый уровень производства. Сочетание точности швейцарских аналогов с адаптивностью к российским производственным реалиям делает его стратегическим активом для предприятий, ориентированных на сложные заказы с добавленной стоимостью.

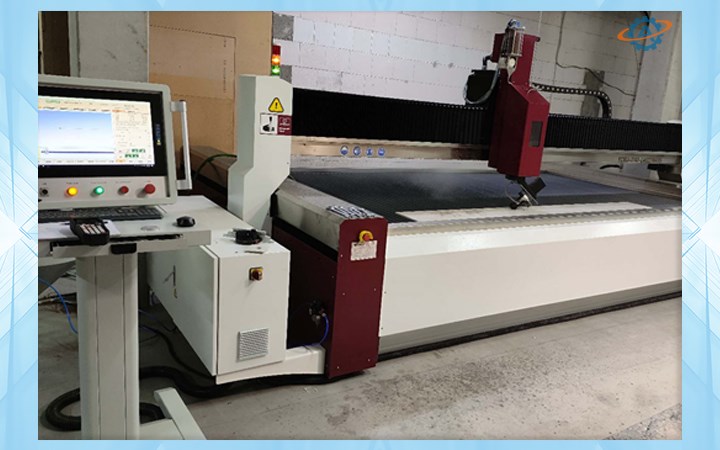

- Станок гидроабразивной резки с ЧПУ (стандартная комплектация) состоит из режущего стола и режущей головки, насоса высокого давления, системы ЧПУ с программным обеспечением, автоматической подачи абразива и системы воздушного охлаждения. Также по вашему запросу доступны дополнительные системы, такие как система смягчения воды и система автоматического удаления шлама, переворачиваемая загрузочная платформа, масляно-водяное охлаждение, датчик высоты и т.д.

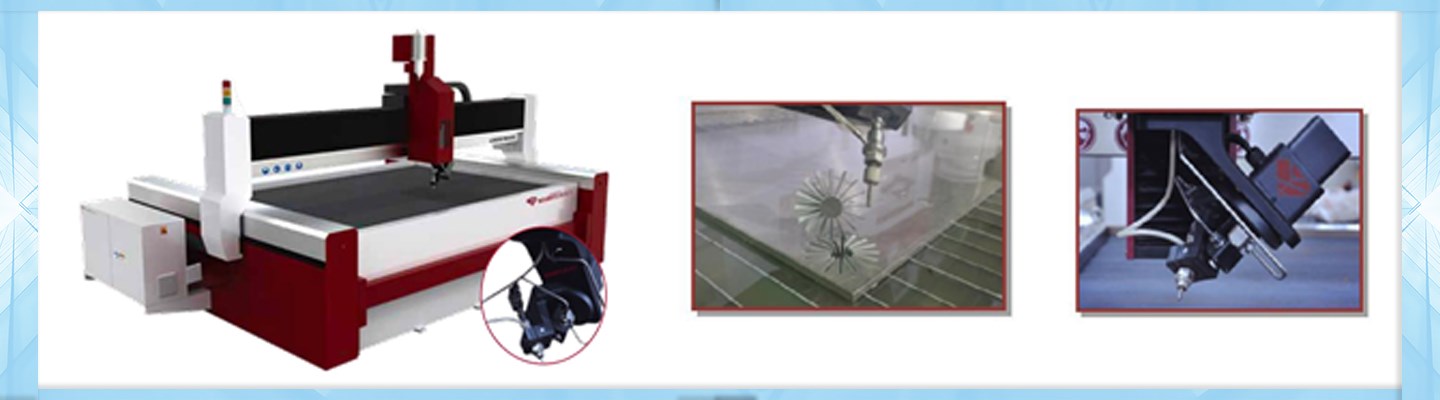

Стол для резки
Корпус платформы, особенности конструкции:
- Корпус станка выполнен в виде сварного короба, а его напряжение снимается отжигом.
- Интегрированная конструкция стола и резервуара для воды уменьшает попадание песка и воды на движущиеся части, что также облегчает разборку и транспортировку станка.
- Оси X, Y и Z передают вращение на оправку с шарико-винтовой передачей.
- Грузоподъемность стола для резки: 800 кг/м² (может быть изменена по индивидуальному заказу).
Конструкция с рабочим полем 3000×2000 мм (при 3-осевой резке) и обеспечивает возможность обработки под углами до ±45° с эффективной зоной реза 2800×1800 мм. Высокоточная система на базе сервоприводов YASKAWA с протоколом EtherCAT и абсолютными энкодерами гарантирует повторяемость ±0.025 мм при скорости перемещения до 15 м/мин.

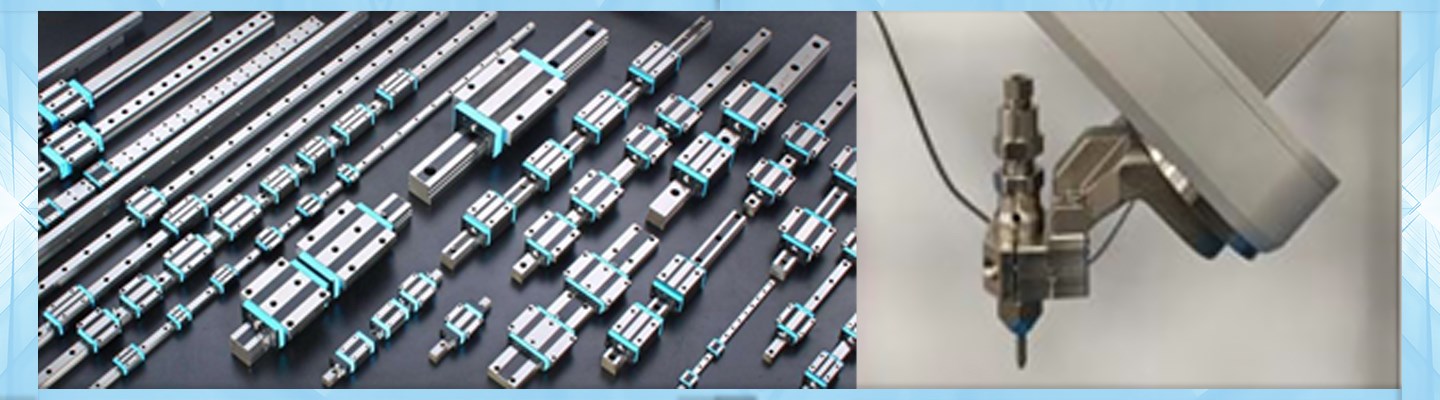

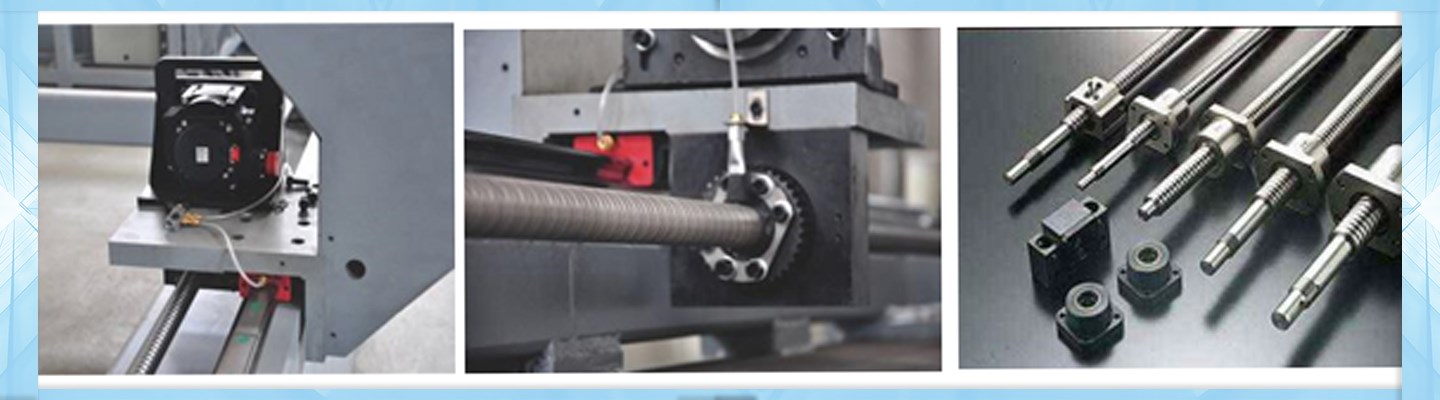

Управление осуществляется через систему FLOWEDGE (CHAOKONG) с интуитивным интерфейсом, поддерживающую 5-осевое позиционирование: линейные оси X (3200 мм), Y (2200 мм), Z (200 мм) и вращательные A (±90°) и C (непрерывное вращение). Механика включает линейные направляющие HIWIN и шарико-винтовые пары TBI, обеспечивающие плавность хода и минимальный износ.
Питание: 380 В, 50 Гц, 3 фазы (конфигурируется под требования производства). Станок предназначен для сложных 3D-резки материалов любой твердости — от титана до композитов — с сохранением геометрической целостности кромок.
Многофункциональный стол резки включает систему предотвращения перебега с автоматическим регулированием зазора и уникальную защиту Mazy, которая полностью исключает попадание абразива и влаги на направляющие винты и линейные оси.
Гидравлическая система высокого давления (до 6000 бар) комплектуется мгновенным воздушным клапаном YCWJ с ЧПУ-управлением, позволяющим автоматически регулировать подачу воды и работать в режиме низкого давления. Автоматическая система смазки гарантирует стабильную подачу масла ко всем критичным узлам, увеличивая ресурс оборудования.
Ключевые характеристики:
5-осевое управление с синхронизацией осей A/C
Защита направляющих класса IP68
Система плавного регулирования зазора (0.1-5.0 мм)
Давление резки: регулируемое 1000-6000 бар
Совместимость с абразивами 80-120 Mesh
Оборудование предназначено для обработки титана, композитов, жаропрочных сплавов и стекла с минимальной зоной термического влияния. Полностью закрытая конструкция оси Z и система рециркуляции абразива соответствуют стандартам ISO 9013.
Система подачи абразива YCWJ
- Динамическая подача песка
- Ручная подача песка в питатель (с помощью дозатора песка, автоподатчик может осуществлять автоматическую подачу)

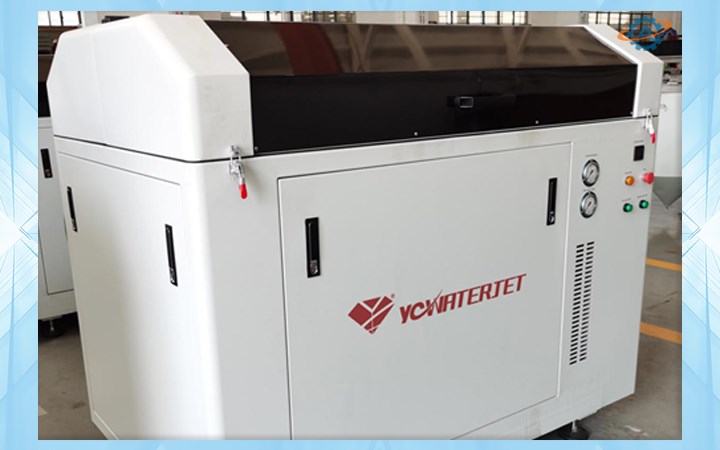

- Оборудование оснащено высокоточным насосом YC с максимальным рабочим давлением 420 МПа и производительностью 3.7 л/мин, обеспечивающим резку материалов толщиной до 300 мм. Ключевые компоненты усилителя импортированы от Accustream/Hypertherm (США), что гарантирует исключительную надежность и долговечность системы.
- Станок обладает пятиосевой кинематикой для сложных пространственных резов с точностью позиционирования ±0.1 мм. Электрогидравлическая система управления с ручной регулировкой давления и трехуровневой защитой обеспечивает безопасность эксплуатации. Габариты (1800×1300×1500 мм) и масса 1200 кг позволяют интегрировать комплекс в промышленные линии без значительных затрат на монтаж.

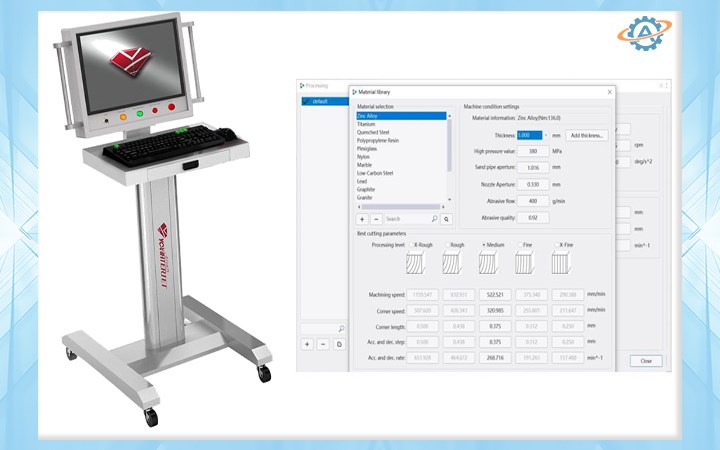

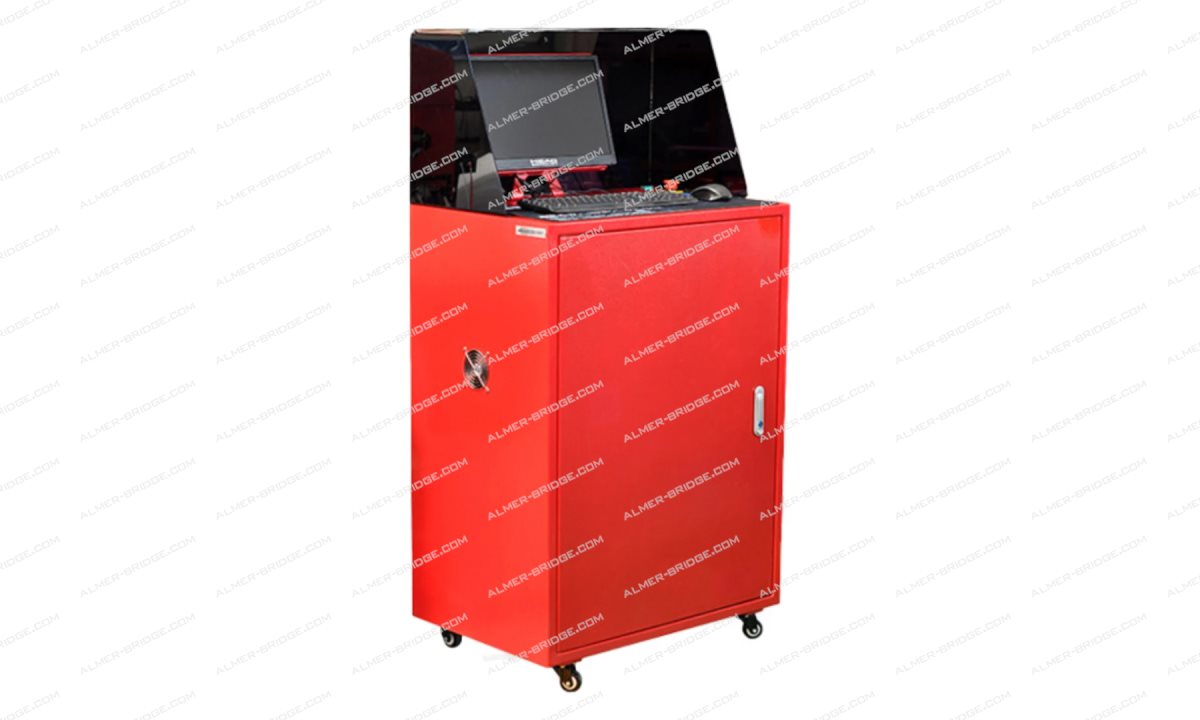

- Оборудование оснащено высокоточной ЧПУ-системой с 18,5-дюймовым дисплеем и сервоприводами YASKAWA, обеспечивающими точность позиционирования до ±0,1 мм. Специализированное ПО CHAOKONG преобразует DXF-файлы в управляющие команды с автоматическим расчетом траекторий и временных параметров.
- Функции замедления на углах, имитации резки и предотвращения перемычек исключают дефекты обработки. Многоязычный интерфейс (русский/английский/немецкий) и жесткий диск 500 ГБ упрощают интеграцию в производственные цепочки. Станок поддерживает резку материалов толщиной до 200 мм с возможностью ручного и проводного управления.

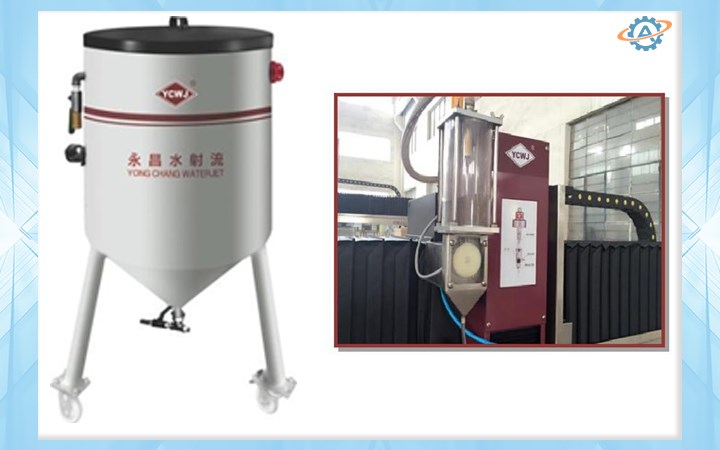

- Оборудование оснащено инновационной системой DCAS-B с динамическим регулятором дозатора абразива, обеспечивающей прецизионную подачу песка через ЧПУ-управление. Боковой бункер объёмом 170 л с смотровым окном позволяет визуально контролировать уровень абразива и своевременно пополнять запас. Высокоточный механизм подачи исключает ручное вмешательство и гарантирует стабильность резки даже при сложных 5-осевых операциях.
- Конструкция бака оптимизирована для эффективного шлифования и крепления абразива, что повышает степень автоматизации и снижает трудоёмкость процессов. Станок предназначен для обработки твёрдых материалов с точностью ±0,1 мм и совместим с промышленными системами управления.

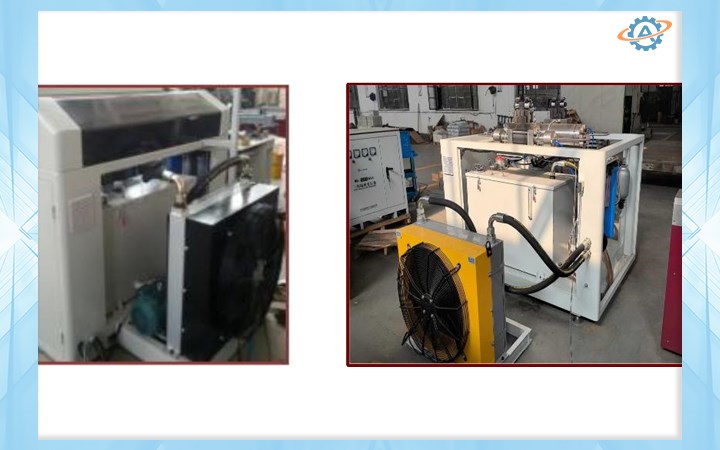

- Чистота и порядок на рабочем месте.
- Тщательный контроль температуры масла в гидравлической системе.
- Параметры:
- Макс. расход: 500 л/мин
- Рабочее давление: 3 МПа
- Холодопроизводительность: 55 кВт/ч
- Площадь теплообмена: 45 м²
- Мощность вентилятора: 550 Вт
- Напряжение: 380 В
- Частота: 50/60 Гц

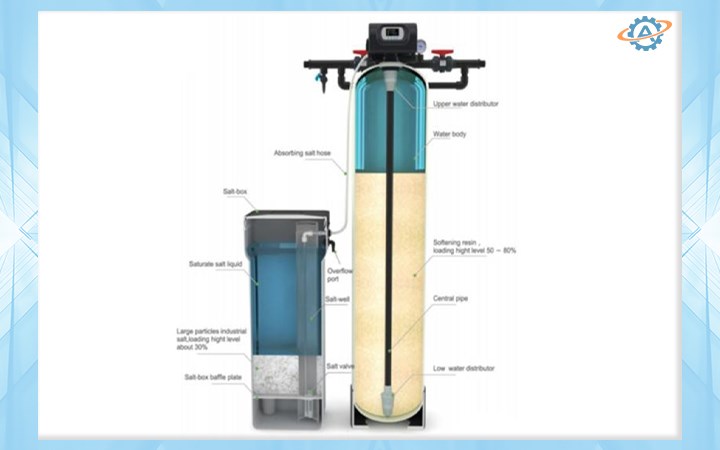

- В проточной воде содержится множество различных соединений (карбонат кальция, угольная кислота). В процессе работы оборудования повышение температуры приводит к образованию химических или физических отложений, которые сокращают срок службы системы высокого давления и увеличивают её стоимость. Многолетний опыт показывает, что система способна решить эту проблему

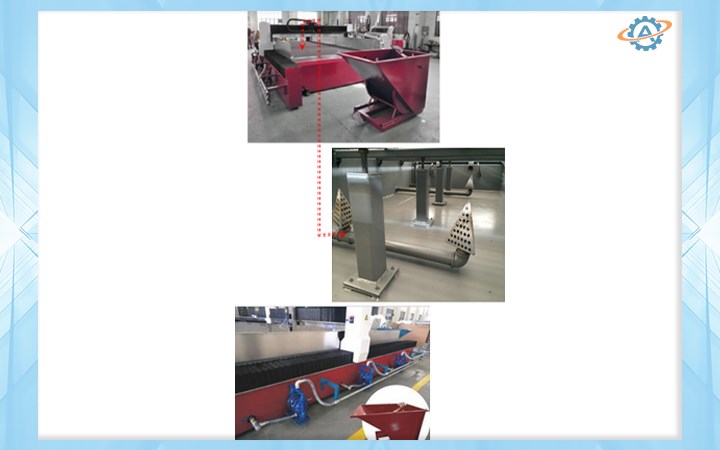

- Оборудование оснащено опциональной системой удаления шлама с автоматической сепарацией абразива и воды, что исключает ручную очистку и повышает эффективность работы. Аспирационный насос (Китай) с подачей 10 м³/ч и дальностью выброса 50 м обеспечивает транспортировку отходов под давлением 6 кгс/см².
- Пневмопривод насоса (макс. давление 7 кгс/см², расход воздуха 0,6 м³/мин) и глубина проникновения через твердые частицы до 4,5 мм гарантируют стабильность работы с абразивными смесями. Комплектация включает коллектор 1,6×1,5×1,2 м и два набора трубопроводов диаметром 40 мм.
- Гарантия на оборудование - 1 год (исключая расходные элементы).

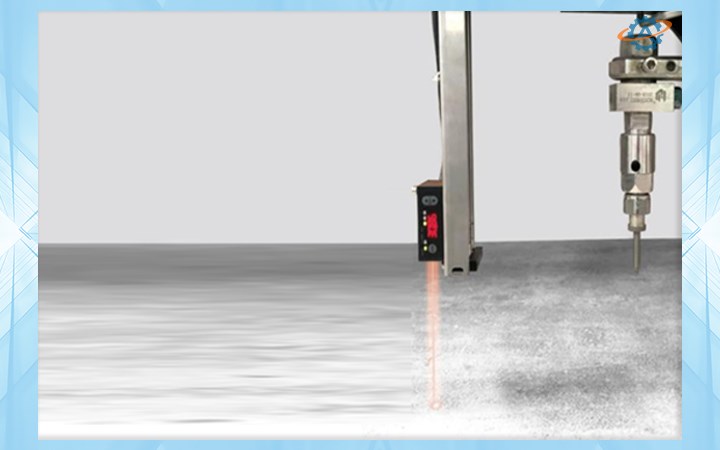

- Измерение высоты лазерным сканированием:
- Функция лазерного измерения высоты в основном используется при резке каменных плит, камня, керамической плитки и других материалов. При обработке материалов с вогнутой или выпуклой неровной поверхностью или материалов, расположенных на рабочем столе не горизонтально, она обеспечивает постоянное расстояние до объекта в процессе обработки и повышает точность резки, исключая царапание и сдавливание поверхности.
- Преимущества:
- Отсутствие контакта, царапин и выдавливания с поверхности заготовки.
- Высокая эффективность, скорость сканирования до 15000 мм/мин. Скорость сканирования при высокой точности составляет 10000 мм.
